3C行业究竟需要什么样的自动化设备?

浏览数量: 4     作者: 本站编辑     发布时间: 2021-07-10      来源: 本站

我国3C产业市场巨大

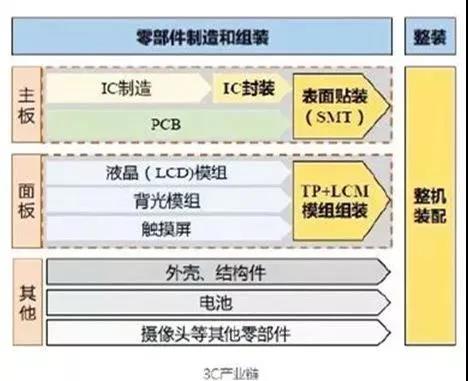

3C产业概况:3C产品即电脑、通信和消费电子三类的总称。通信主要是指手机,消费电子则包括数码相机、电视机、随身听、电子辞典、影音播放器等。3C产业链体系非常庞大,以手机为例,其组成零部件将近20种。

市场概况:Gartner预计未来3C产品将的年复合增长率2.6%。虽然3C产品增长趋于平稳,但是市场存量规模庞大,目前年出货总量接近25亿台(包括手机、电脑、平板)。

资讯_20210710 (5)

而中国更是3C制造大国,占据了全球70%的产能,其中手机制造产能最高(32%)。这意味着3C 产品的加工和组装工厂绝大部分都在中国。

3C产品制造设备自动化趋势明显3C制造业产业庞大、人工数量多、重复工作多、自动化的应用可以节省人力、缩短生产周期。近几年,电子制造设备自动化相关功能部件增长率均呈上升趋势,自动化升级需求明显。

3C 终端生产商都在加大自动化升级改造的投资力度,苹果去年在自动化生产线上投入了约3-5 亿。富士康作为国内最大的3C 产品代工商,在自动化领域也有相当大的资本投入。此外、中兴、美的、海尔、格力等都在自动化生产线升级上有很大的投入,3C 自动化升级已经启动。

金属手机壳制造设备概况

金属手机壳渗透率:手机金属壳渗透率在逐年增长,目前渗透率在25-30%左右。《畅销手机排行榜金属机身分析报告》显示,在上榜的机型中,金属机身占比超过一半,因此从需求端看,未来金属机身渗透率仍将持续上升。

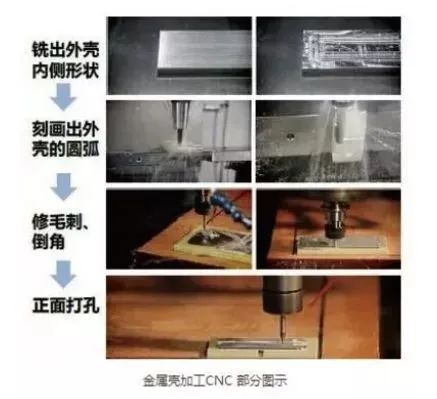

加工设备概况:金属机壳加工工序有50多道,其工艺流程主要包括冲压、精雕、打磨和抛光等。

资讯_20210710 (1)

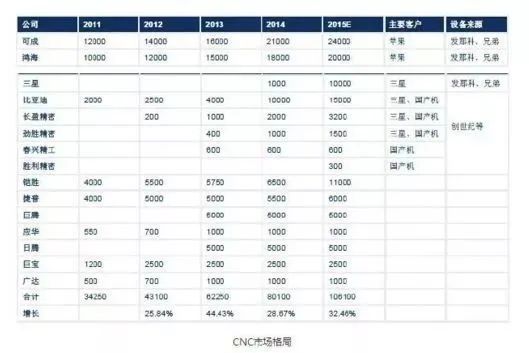

CNC设备市场概况:按目前3C 产品出货量预测,当所有产品的外观件都实现金属化,就需要CNC 约20-33万台,中国占全球产能70%,对应CNC 需求约14-23万台。一台CNC 单价约23万,因此对应国内市场空间约320-530亿。

目前几家大型CNC 加工厂商中,可成和鸿海的产能主要供给苹果公司,三星的产能内部消化,国内CNC 主要加工商比亚迪、长盈精密和劲胜精密的产能同时提供给三星和华为、小米等国产机。

整机组装自动化设备概况

设备概况:3C 产品整机组装需要用到的设备主要包括机械臂+夹具、检测设备和传送设备。机械臂+夹具主要负责上下料和装配;检测设备可以分外观检测和功能检测两类;传送设备(比如自动传送带)主要负责将部件运送到不同工位。

资讯_20210710 (2)

市场概况:据预测,整机组装自动化市场空间约150-250 亿,每年更换需求约60-100 亿。

供应商概况:国内在该领域做的比较好的是博众精工、明匠智能(黄河旋风子公司)、富强科技(胜利精密子公司)等公司。

LCM模组组装设备自动化概况

设备概况:液晶面板的制造过程主要分阵列、成盒和组装三步,在阵列和成盒工序中设备要求高,国内尚未实现技术突破,主要依靠进口,而后端模组组装技术壁垒相对较小,国内发展较为成熟。

市场概况:目前液晶面板出货量已趋于稳定,年出货量维持在800~1000百万片右,需求量非常大。

供应商概况:目前,国内显示模组设备企业目前整体仍处于小而散的局面,公司数量多但市场集中度很低。主要参包括鑫三力、集银科技、太原风华和位于深圳的诚亿自动化、腾盛工业等。

资讯_20210710 (3)

表面贴装设备自动化概况

表面贴装(SMT)生产线是主板组装(电子整机组装)的主要技术。也是3C 产品生产过程中的关键环节,3C 产品的质量水平很大一部分取决于此。

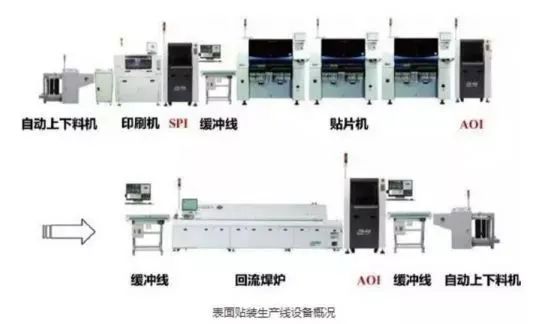

表面贴装的主要设备有印刷机、贴片机、焊接设备、检测设备和清洗设备。

市场概况:截止2014 年,中国大约有SMT 生产线5万多条,成为全球最大的SMT 市场。其中最主要的设备有三类,贴片机、焊接设备和检测设备。

自动贴片机:中国贴片机的总保有量超过10万台,自动贴片机市场占全球40%,设备主要从国外特别是日本进口。

焊接设备:据统计,目前国内有40多家3C 产品焊接设备企业,国外主要厂商有BTU、HELLER、VIRTRONIC、REHM、ERSA 等;国内企业市场份额较大是的劲拓股份、毕梯优、朗士电子、维多利绍德机械、日东电子和科隆威。

上下料机:一条SMT 需要至少2台上下料机,5万条SMT 就需要10万台,一般一台上下料机价格在10-20万,对应市场空间就有100-200亿的空间。

AOI检测设备:目前国内SMT 上AOI 透率约为20%-30%,以目前国内5万SMT 条预测,一般一条SMT 配备3-4台AOI,即有10-14万台的需求空间,一台AOI 单价以50万计,对应市场空间将有500-700 亿。

资讯_20210710 (4)

集成电路设备概况

集成电路的制造过程主要分为三步,IC 设计、圆晶制造和封装检测,过程繁复,涉及众多设备。

市场概况:中国集成电路制造设备市场近300亿元。据SEMI 统计,近几年全球集成电路设备销售规模维持在将近400亿美元。其中2014 年中国市场为43.7亿美元(近300 亿RMB),占全球半导体设备市场的11.7%。

供应商概况:集成电路设备制造技术含量高,投入成本大,目前市场处于相对垄断地位,全球前十集成电路设备供应商主要来自美日荷,占据50%的市场份额。

3D玻璃生产设备中国企业有望强势突破

玻璃面板、背板的生产方法是在原有玻璃基板的基础上进行精雕、抛光、强化等工艺。相比于传统2D、2.5D玻璃的生产,3D玻璃生产工艺中多了玻璃热弯的环节。

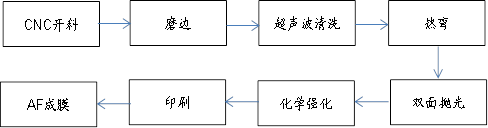

图表16:3D玻璃生产流程

资讯_20210710 (1)

资料来源:中金公司研究部

预计3D玻璃未来3年CAGR 92%。出货量由2015年的2300万片升至2018年约1.63亿片。虽然3D玻璃市场有望爆发式增长,但是由于3D玻璃的加工效率较高(热弯机100秒钟生产一片玻璃,而CNC机床加工一个金属机壳大概需要1小时左右),对加工设备的整体需求量并不会特别大。

资讯_20210710 (2)

图表17:玻璃外壳加工效率远高于金属机壳

典型盖板玻璃主要加工设备有玻璃精雕机、玻璃热弯机等设备、也有使用激光加工设备逐步实现对砂线开料机、CNC精雕机替代等。我们预计热弯机新增市场规模约20亿,五轴玻璃精雕机20亿,同时激光加工设备也会有一席之地。

目前在3C制造领域组装机器用的最多的是SCARA型四轴机器人,其次是串联关节型垂直六轴机器人,全球一般的机器人装机都是使用的这两种工业机器人。

为了满足电子产品组装加工日益严格的要求,机器人也根据3C制造上的需求,进行特制,小型化、简单化的特性实现了电子组装高精度、高效的生产。在提高产品生产效率的同时,减少了设备的占地面积,降低企业的土地成本。据有关数据统计,使用抛光机器人可以有效提高产品的成品率,成品率从87%提升到93%,无论是机械臂还是机器人,投入使用后都会大大提高生产的效率。

未来,随着工业机器人应用的逐渐广泛,传统3C制造行业也会由劳动密集型向技术密集型方向发展。招工难曾经给3C制造行业的发展带来了危机,但是,随着工业机器人的使用,这个现象将得到缓解。同时工业机器自主移动机器人也为企业带来了高品质的产品、高效的生产,并且降低企业的成本,提高了企业的效益。
